Bytová instalace

Rozvaděč je "srdcem" celé bytové instalace. Slouží k rozdělení elektrické energie do jednotlivých okruhů (světla, zásuvky, spotřebiče).

• Materiál: Zpravidla plast (v bytech) nebo plech.
• Montáž: Pod omítku (zapuštěné) nebo na omítku.
• Vybavení: Obsahuje DIN lišty, na které se "nacvakávají" modulární přístroje (jističe, chrániče, stykače).

Nejstarší a velmi spolehlivá ochrana vedení. Principem je tenký drátek v písku, který se při průchodu velkého proudu přetaví a obvod přeruší.

Nevýhodou je, že po "přepálení" se musí celá pojistka vyhodit a vyměnit za novou.

Barvy lícovacích terčíků:

Barevný terčík slouží k rychlému poznání hodnoty a po přepálení obvykle odpadne (indikace poruchy).

Jedná se o klasické domovní pojistky (tzv. systémy DIAZED nebo NEOZED).

• Konstrukce: Skládají se z pojistkového spodku, lícovací vložky, samotné tavné patrony a šroubovací hlavice.
• Využití: Dříve tvořily základ každého domovního rozvaděče. Dnes se v moderních bytech nahrazují jističi.
• Výhoda: Jsou velmi spolehlivé a odolné proti falešným zkratům.

Tyto pojistky jsou podstatně robustnější a jsou určeny pro velké proudy a vysoké napětí.

• Kde je najdeme: Typicky se nacházejí v hlavní přípojkové skříni (HDS) před domem nebo u elektroměru. Představují hlavní jištění celého objektu.
• Tvar: Vypadají jako velký keramický kvádr, ze kterého trčí dva mohutné kovové nože.
• Bezpečnost: Manipuluje se s nimi zásadně pomocí speciálního izolovaného držáku (v hantýrce nazývaného "žehlička").

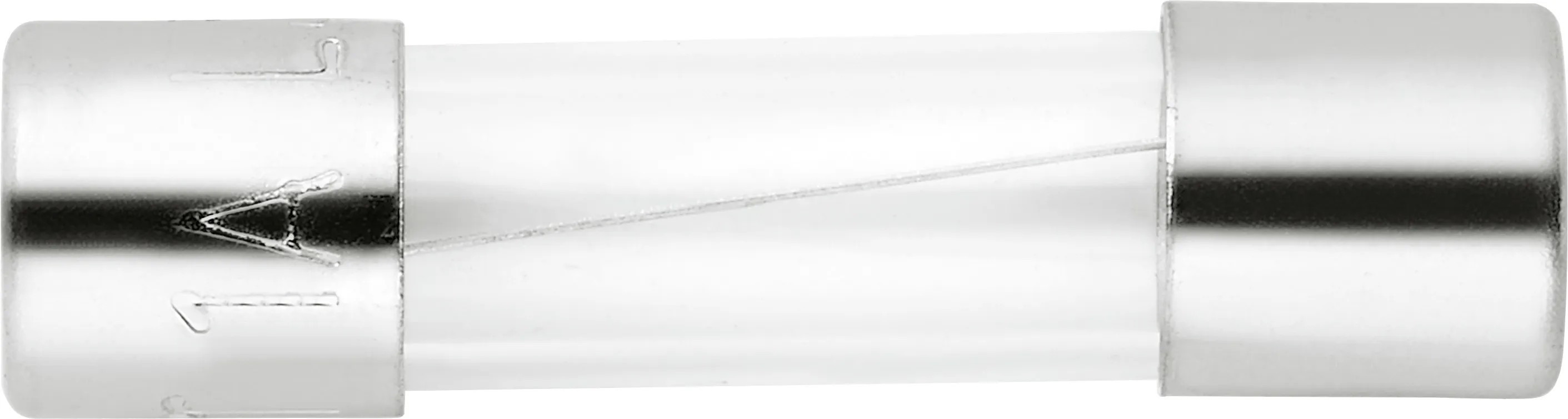

Zatímco nožové pojistky chrání celý dům, přístrojové chrání jemnou elektroniku.

• Vzhled: Jde o malé skleněné (případně keramické) trubičky, uvnitř kterých je pouhým okem vidět tenký drátek.
• Umístění: Jsou schované přímo uvnitř samotných spotřebičů (v televizích, zesilovačích, rádiích nebo v měřicích přístrojích - multimetrech).
• Rychlost: Vyrábějí se s různou vypínací charakteristikou (rychlé "F" nebo pomalé "T").

Specifický druh pojistek s nízkým jmenovitým napětím (typicky 12V nebo 24V).

• Materiál: Barevný průhledný plast, ze kterého vycházejí dva ploché nože (připomínající žiletku). Barva plastu rovnou určuje hodnotu proudu.
• Využití: Nejpoužívanější v automobilovém průmyslu.
• Další použití: Dnes je běžně najdeme i v malých ostrovních solárních systémech, v záložních zdrojích (UPS) nebo u řídících jednotek pro LED pásky.

Automatický přístroj chránící elektrické vedení proti zkratu a přetížení. Na rozdíl od pojistky se po vybavení nezničí, stačí páčku znovu natáhnout.

Vnitřní složení:

• Tepelná spoušť (Bimetal): Reaguje na dlouhodobé přetížení. Dva kovy se teplem ohýbají, až mechanismus odpojí.
• Zkratová spoušť: Cívka, která reaguje na okamžitý obrovský zkratový proud. Vypne obvod ve zlomku sekundy.
• Zhášecí komora: Sada kovových lamel. Při rozpojení vznikne elektrický oblouk, komora ho vtáhne a zchladí.
• Ovládací páčka a mechanismus.

Základní prvek ochrany před úrazem elektrickým proudem. V moderních instalacích je povinný.

Jak funguje?

• Proud, který do spotřebiče přiteče (fáze), se musí stejný vrátit (nulák).
• Chránič neustále porovnává proud tam a zpět pomocí součtového transformátoru.
• Pokud se člověk dotkne živé části, část proudu uteče přes tělo do země. Proudy se přestanou rovnat.
• Jakmile rozdíl překročí limit (typicky 30 mA), chránič okamžitě odpojí napájení.

Zatímco jistič chrání vedení a chránič lidské životy, přepěťová ochrana chrání citlivé spotřebiče. Aby fungovala správně, instaluje se kaskádovitě.

3 stupně (kaskáda) ochrany:

• Typ 1 (B) - Hrubá ochrana: Svodič bleskových proudů. Dává se do hlavní domovní skříně. Zvládne obrovskou energii z přímého úderu blesku.
• Typ 2 (C) - Střední ochrana: Svodič přepětí. Umisťuje se do bytového rozvaděče (ukazuje fotka). Chytá to, co prošlo přes Typ 1, a spínací přepětí v síti.
• Typ 3 (D) - Jemná ochrana: Dává se co nejblíže spotřebiči (přímo do zásuvky nebo do prodlužovačky). Sráží zbytkové přepětí, aby nepoškodilo TV nebo PC.
